| Kategorie: G5RV-Normal | ||||
|---|---|---|---|---|
| Bandbereiche | Länge | Belastbarkeit | Ausführung | Bestellen |
| G5RV 160-10 m (mit Balun) | 63,00 m | 1 KW SSB/CW | mit Balun | WiMo |
| G5RV 160-10 m (mit SO-239) | 63,00 m | 1 KW SSB/CW | mit SO-239 Buchse | WiMo |
| G5RV 80-10 m (mit Balun) | 31,50 m | 1 KW SSB/CW | mit Balun | WiMo |
| G5RV 80-10 m (mit SO-239) | 31,50 m | 1 KW SSB/CW | mit SO-239 Buchse | WiMo |
| G5RV 40-10 m (mit Balun) | 15,50 m | 1 KW SSB/CW | mit Balun | WiMo |
| G5RV 40-10 m (mit SO-239) | 15,50 m | 1 KW SSB/CW | mit SO-239 Buchse | WiMo |
| G5RV 20-10 m (mit Balun) | 7,80 m | 1 KW SSB/CW | mit Balun | WiMo |
| G5RV 20-10 m (mit SO-239) | 7,80 m | 1 KW SSB/CW | mit SO-239 Buchse | WiMo |
| ZS6BKW 80-10m (mit Balun) | 28,00 m | 1 KW SSB/CW | mit Balun | WiMo |
| ZS6BKW 80-10m (mit SO-239) | 28,00 m | 1 KW SSB/CW | mit SO-239 Buchse | WiMo |

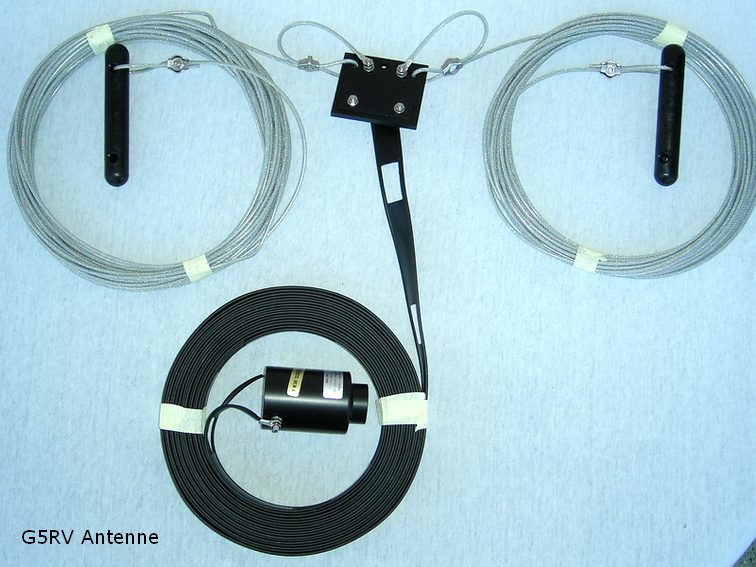

G5RV Allband-Antenne
Der G5RV Allbandstrahler für die Bänder 80/40/20/15/10 m besteht aus einem 31 m langen Dipol, der über ein ca. 10 m langes Zwischenstück einer
450 Ohm Paralleldrahtleitung gespeist wird. Der Übergang von dieser Hühnerleiter geht direkt auf ein beliebig langes 50 Ohm Koaxkabel zur Station. Durch diese
Anordnung ist diese relativ kurze Antenne auf allen 5 Bändern elektrisch resonant. Das SWR liegt dann im niederohmigen Bereich bei 1:1 bis 1:4.
Die eigentliche Widerstandstransformation findet letztlich in der Matchbox ( Tuner ) statt. Da der Tuner neben der Direktanpassung auch Blindanteile
kompensieren kann, arbeitet die gesamte Antenne natürlich dann auch auf den nichtresonanten Bändern wie 160 / 30 / 17 und 12 m, so daß Allbandbetrieb
möglich ist. Am Ende der Hühnerleiter ist ein Übergangsstück mit einer SO239 Buchse eingearbeitet. Der zugfeste 3mm Antennendraht besteht aus wetterfester
Stahllitze mit farbloser Kunststoff-Ummantelung. In Abwandlung dieser Version ist die G5RV auch für andere Bereiche in anderen Längen lieferbar, sowie
in einer leichten Ausführung (siehe G5RV-Light).
An Stelle des Koaxübergangs kann ersatzweise auch ein stromgekoppelter Balun oder eine Mantelwellensperre zur Unterdrückung der Mantelwellen
eingeschleift werden. Die G5RV ist mittlerweile in Deutschland neben der WINDOM die beliebteste Multiband-Antenne geworden. Auch Ideal für die Reise
wegen des geringen Gewichtes.
